KR-101 Système de Formation de Modèle de Réfrigérateur

modèle : KR-101

    KR-101 place complètement tous les composants essentiels de réfrigérateur sur le panneau avant du système. C'est seulement lorsque les élèves comprennent le principal fonctionnement du réfrigérateur qu'ils peuvent connecter les composants correctement. Dans des telles circonstances, KR-101 devient un réfrigérateur réel et les élèves peuvent utiliser les mètres situés sur le panneau avant d'enregistrer l'état des composants lors de son fonctionnement.
    KR-101 montre aussi clairement quatre éléments majeurs tels que condenseur, compresseur, évaporateur, et tube capillaire situé à l'arrière du système. Les élèves peuvent toucher et sentir les éléments ainsi que tracer le diagramme de Mollier pour enregistrer les caractéristiques du fluide frigorigène lors de différente phases du cycle de réfrigération.

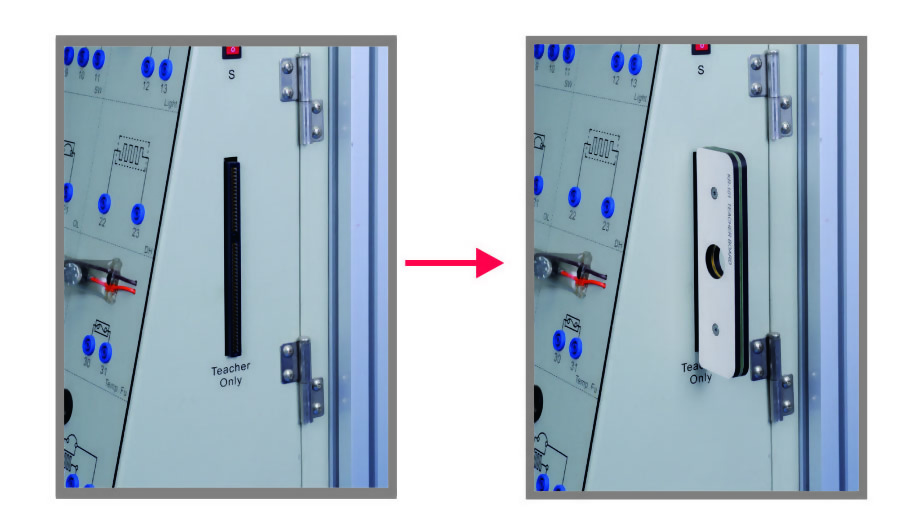

    Pour les besoins de la démonstration rapide, KR-101 fournit aux professeurs une Tablette des Enseignants pour insérer dans l'entrée latérale. Lorsque la tablette des enseignants est insérée, l'ensemble du système commence à fonctionner même si les connexions sur le panneau avant sont incorrectes.


      Une Tablette des Enseignants

1. Exercice pratique pour les fils de RSC du compresseur
2. La construction du circuit de commande du système de réfrigération
3. Gestion du système de réfrigération
4. Caractéristiques du réfrigérateur
5. Dessin de Graphique de Mollier
6. Calcul de la performance du réfrigérateur
1. Les principaux éléments du système de réfrigération, y compris condenseur, compresseur, évaporateur, tube capillaire, filtre et sèchoir sont ouverts pour le but de meilleur observation.
2. Le système contient divers composants électroniques et leurs symboles situés sur le panneau avant qui permet aux étudiants d'utiliser câbles 4mm fiche de sécurité pour construire le circuit de commande du système de réfrigération.
3. Le circuit de commande du système de réfrigération est composé de système électroniques suivantes : Fusible du système, l'indicateur du ventilateur, commutateur de porte évaporateur ... etc.
4. Le système comprend manomètre de haute pression, manomètre de basse pression, Voltmètre AC, Ampèremètre AC et mètre de température qui sont situés sur le panneau avant qui permet aux étudiants d'enregistrer l'état des composants lors de son fonctionnement.
5. Le fluide frigorigène pour tube à haute pression est peint en rouge et tube de pression faible en bleu.
6. Tablette des enseignants permet à l'enseignant de démontrer rapidement le fonctionnement du système de réfrigération sans besoin de construire le circuit de commande.
